業界最小!モーター用コネクタ    CQ4 03/2

<お役立ちポイント>

わずか、21mm□のボディーに3相 40A 動力ライン+2線 10Aブレーキラインをハイブリッドに搭載しました。超小型のコネクタ1つで大型モーターの接続が出来るのはイルメだけ!豊富なエンクロージャラインナップとの組合せで、様々な用途でご使用いただけます。

  • 最大400V、16kWの大型モーターに対応
  • 3相+アース 40A + 制御用 2 x 10Aを搭載
  • ケーブル径6mm²(AWG 10)対応
  • 高信頼切削コンタクトを採用
  • 4方向取付切り替え可能なモーター専用ハウジングをご用意

<電源回路のインターロックにも>

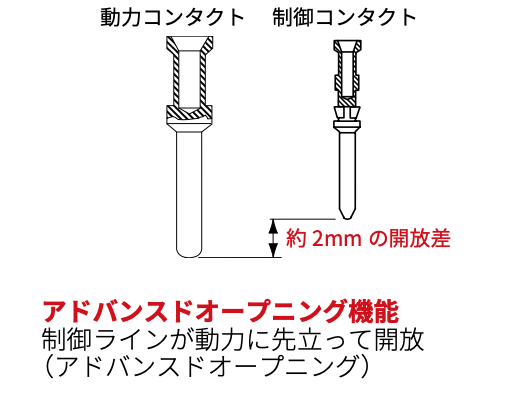

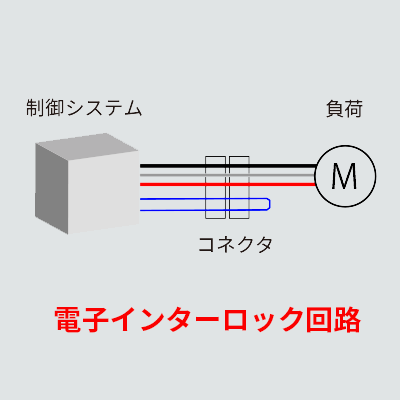

イルメコネクタは各国の電気規格に対応しており、高い安全性能を誇ります。しかしながら、意図しない回路の開放による機器の破損もしくは故障することを防ぐことはできません。ハイブリッドのCQ4 03/2なら、制御ラインをつかってインターロック回路を実現可能!動力回路が開放する前に安全に回路を遮断することで機器の破損を防ぎます。

  • 制御コンタクトによる開放検知
  • 電子インターロック回路による機器の保護

超小型ボディに動力とブレーキを集約、さらにインターロック対応できるコネクタはイルメだけ!工作機械やロボットのサーボモーターの電源ラインや、制御盤間配線に最適です。ぜひお問い合わせください。

商品詳細資料PDFはこちら

電子インターロック機能を使用する場合はこちら
