コネクタ選定① 適応規格の確認

今回から、角型コネクタの選定方法について説明したいと思います。

選定手順 まずは、適応規格を確認!

以前説明した通り、角型コネクタは電気接続を行うコネクタインサートと、それを保護するエンクロージャで構成されていますが、それぞれ使用環境や要求される仕様によって最適な選定が必要になります。

一般的に上記のような選定手順を行う必要があります。
まずは、①適応規格の確認について見ていきましょう。


規格の復習と確認

規格については、コネクタについて学ぼう⑤コネクタについて学ぼう⑥で学びました。

電気安全の規格は世界中にありますが、特にCE・EAC・CSA・CQC・ULの5つはよく使いますので、覚えておいたほうが良いでしょう。
また、角型コネクタの多くはこれらの規格に対応しています。

日本のJISは入らないのでしょうか?

もちろん入りますが、JISは任意規格であるという事とISOやEN規格とほぼ同等なので国内で使用する場合には実際上は気にせずに使えるので割愛しています。

では、それぞれの規格に対応しているかどうかを確認するためにはどうしたら良いのでしょう?

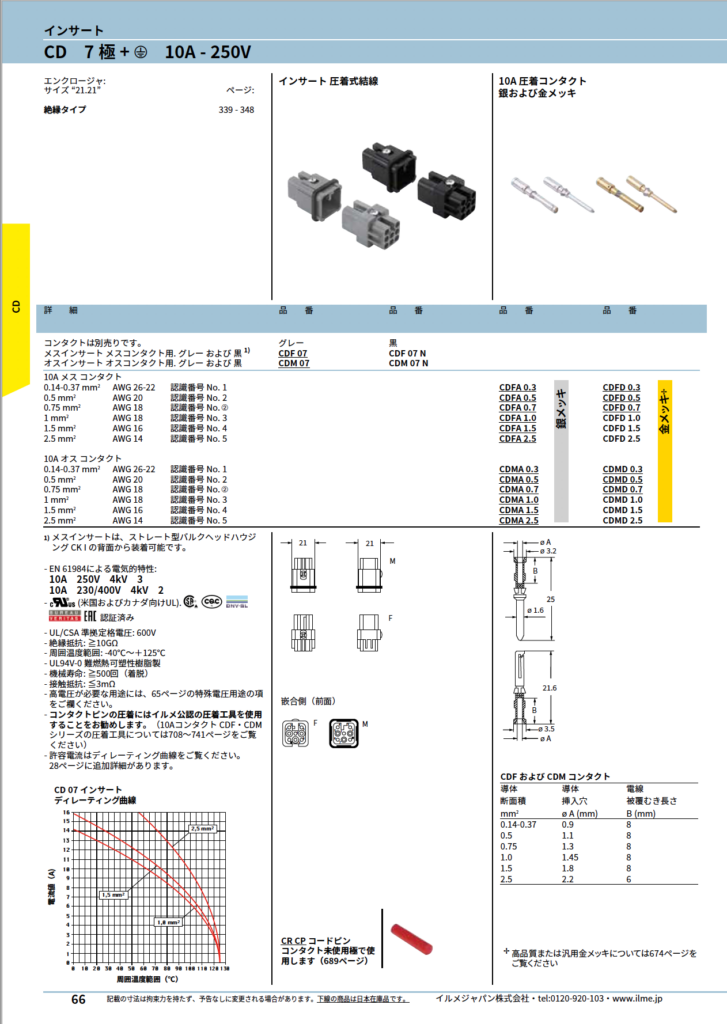

基本的にはカタログやデータシートで確認を行います。下記はイルメコネクタのカタログサンプルです。左側の中段あたりに規格に関しての記載があります。

角型コネクタカタログ・サンプル

カタログ内の規格表記

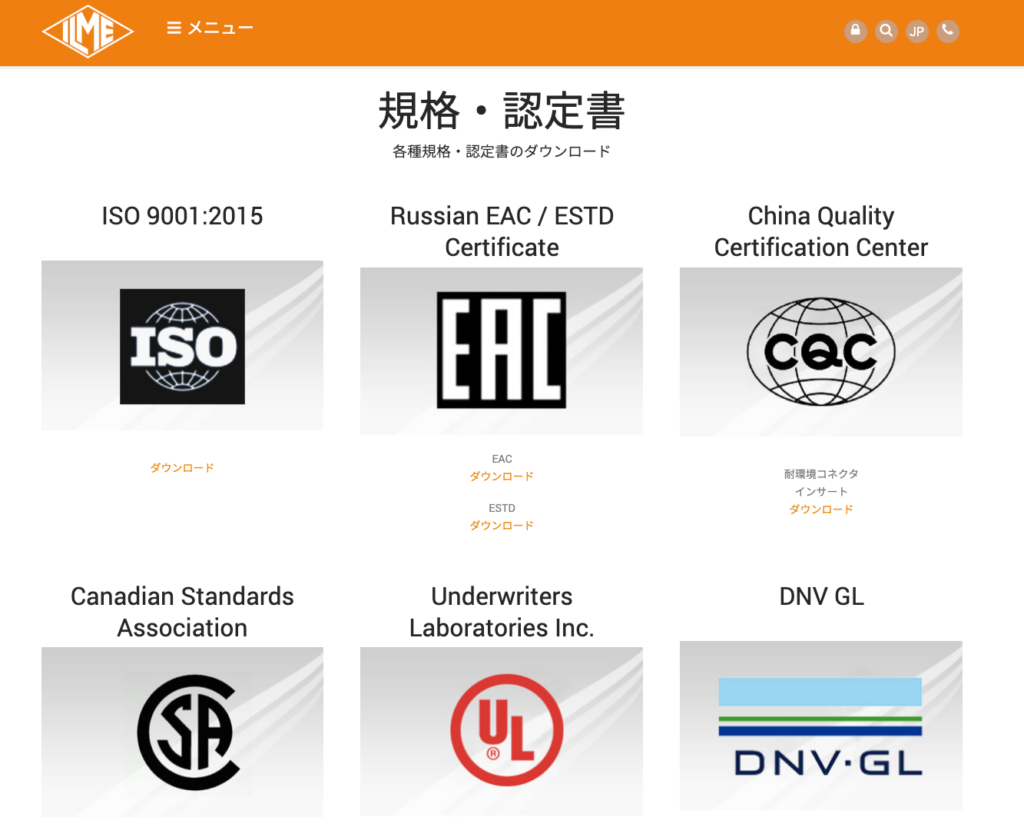

輸出時に必要な規格認定書

ま規格認証に関する証明書が必要な場合はメーカーホームページでダウンロードが可能です。

これらの規格認定書があると、コネクタを使用する機械全体としての認証を簡易にしたり、輸出するときの手続きを確実に行うことができます。

まさに世界で使える産業用角型コネクタですね!

次回は角型コネクタの選定②インサートの選定(その1)について解説します。
