工具不要でも10,000回の脱着が可能に!

<お役立ちポイント>

頻繁にコネクタの脱着が必要な、ドロワー方式の検査装置やヒータ付き金型などでは、脱着回数が500回の汎用型コネクタでは対応できません。

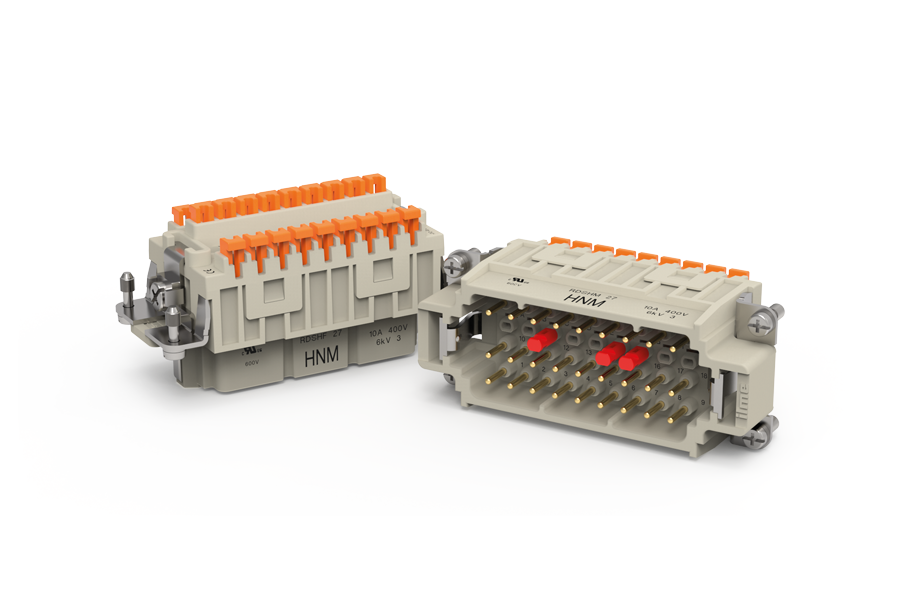

イルメのHNM(High Number of Matings)シリーズは、特別な潤滑処理を施した高品質金メッキコンタクトを採用し、コネクタ脱着回数を500回から10,000回※に大幅に向上しています。(※HNMエンクロージャとの組合使用時)

このHNMシリーズに工具不要のSQUICH®タイプがラインナップ、組立工数を削減し、より使いやすくなりました。

  • 10,000回の脱着に対応した高性能金メッキコンタクト
  • コーディングシステムにて、誤嵌合防止(RDSHシリーズのみ)
  • RCE(圧着式結線)シリーズと互換性あり(RSHシリーズのみ)
  • RSHインサート: 6/10/16/24極、定格16A/500V/6kV/3
  • RDSH インサート 圧着結線   9 / 18 / 27 / 42 極、定格 10A / 400V / 6kV / 3


<”挿して、押すだけ”  ツール不要の結線システム SQUICH>

ツール不要の結線システム  SQUICH®(スクイッチ)は、従来のバネ式に導体固定用ボタンを追加し、ワンプッシュで結線を完了できる、全く新しいタイプのコネクタです。被覆をむいた導線を”挿して、押すだけ”。結線時間をネジ式と比較して約半分に削減します(当社比)。

  • 工具不要。取り外しもマイナスドライバー1本で完了
  • 可とう導線をフェルール加工なしで配線可能!
  • 各ボタンの検査穴で、配線したまま導通チェック

<SQUICH 紹介動画>

<お問い合わせ>

エンクロージャや周辺機器は、お客様のご用途に合わせて、弊社営業マンが最適なご提案をさせていただきます。
ぜひお問い合わせください。
