10年品質をささえる、イルメコンタクトの秘密

<イルメコンタクト お役立ちポイント>

角型コネクタは工作機械やロボット等の生産設備から鉄道・風力発電など、いずれも高い信頼性を要求される用途で使用されています。
もちろん、高性能なエンクロージャや用途に合わせて選べるインサート等も重要なパーツですが、イルメでは電気接続の要であるコンタクトの品質にトコトンこだわっています。

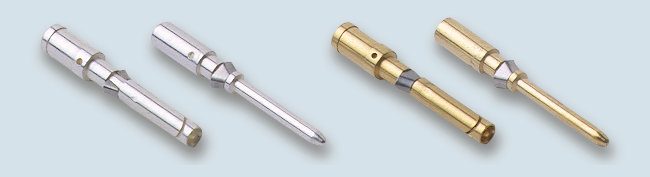

イルメのコンタクトはすべて、自動機による削り出し。真鍮をサブミクロンの精度、僅か0.8μmの表面粗さと超均一メッキ技術で製造されており、10年品質を実現しています。
電気接続の信頼性にご興味がある方やお困りの方ははぜひお試しください!

  • 非常に低い接触抵抗(0.2mΩ以下/200Aコンタクト)
  • 360度全方向で嵌合し、高い耐振動・耐衝撃性を確保
  • 同一材質・同軸嵌合により、熱変化による接触抵抗の影響なし
  • ガスタイト結線(圧着タイプ、結線部の真空接続)で導体接点の劣化なし
  • ワイピング効果により、表面の汚れや硫化(銀コンタクト)の影響を低減
  • 用途に応じた各種金属メッキとメッキ厚をラインナップ
  • 各種結線方法(圧着・ツール不要タイプなど)をご用意

<ラインナップ>

・圧着タイプコンタクトラインナップ
  5A用(CI) : 銀メッキ・金メッキ(標準・ローコスト・高耐久)
  10A用(CD) : 銀メッキ・金メッキ(標準・ローコスト・高耐久)
  16A用(CC) : 銀メッキ・金メッキ(標準・ローコスト・高耐久)
  40A用(CX) : 銀メッキ
  70A用(CX7) : 銀メッキ
  100A用(CG) : 銀メッキ
  200A用(CY) : 銀メッキ

  各電線サイズ-圧着コンタクト対応表はこちら
  熱電対対応タイプもございます。お問い合わせください。

・ネジ・バネ・SQUICH(ツール不要)結線タイプ
  ねじ式   10A・16A・35A・80A   銀メッキ
  バネ式   10A・16A 銀メッキ
  SQUICH  10A・16A 銀メッキ※

  各種インサート・コンタクト一覧はこちら
  ※ローコスト 錫メッキタイプもございます。お問い合わせください。

イルメでは様々な商品ライナップとエンジニアリングサービスで、トータルコストを削減や、周辺機器の見直しなどメリットをご提供する”つなぎ方コンサルティング”を随時受け付けております。
お客様のご用途に合わせて、弊社営業マンが最適なご提案をさせていただきますので、ぜひお問い合わせください。

お問い合わせ



    *の記入は必須です。

    関連記事

    コメント

      • raou
      • 2021年 3月 10日

      いつもお世話になっています。
      ちょっと教えてください。
      銀メッキと金メッキがあるみたいですが
      銀メッキを選択した場合、現表面が黒く変色すると思われます。
      変色することで抵抗が増えると思いますが、問題ないのでしょうか。
      また、銀が黒く変色した場合はどのようにメンテすればいいのですか。

      • コメントありがとうございます。

        銀メッキ:
        銀メッキコンタクトは保存方法によっては、硫化により経年で黒く変色することがあります。
        コネクタとしての電気特性には問題ございません。
        また弊社切削コンタクトは、嵌合時にワイピング効果により表面の硫化層をキレイにします。
        コンタクトの保存に関しても、温度管理された倉庫にて在庫しております。

        金メッキ:
        金メッキは優れた電導特性により信号劣化を防ぎ、コンタクトに優れた抗表面酸化性を与えます。
        非常に低い定格電圧・定格電流、特に電流±5mA、電圧±5V以下の信号に推奨されます。

        異種金属嵌合:
        金メッキ・銀メッキ・その他錫メッキがございますが、異種金属嵌合に関してはご注意ください。
        相性によってはウィスカーが発生する場合がございます。
        相性の確認には弊社までお問い合わせください。

        コンタクト接触抵抗には、その他挿抜回数により規格値が存在します。
        弊社のコンタクト、特に金メッキでは規格値を大幅に下回る抵抗値を実現しております。
