＜お役立ちポイント＞
動力と制御ラインを一つのコネクタにまとめたハイブリッドコネクタは、配線の集約や装置の小型化に最適です。イルメでは、幅広いラインナップをご用意しておりますが、その中でも最大許容電流80Aまで対応できる圧着接続のインサートをご紹介します。
- 信頼の切削コンタクトを安心・安全の圧着結線で接続、最大級の耐震性を兼ね備えます
- 70A用コンタクト CX 7 シリーズを独自構造の採用により、最大許容電流80Aまで拡大
- 従来のネジ式結線タイプ CXF/M 4/2,4/8シリーズと互換性あり
＜安心・安全の圧着結線＞
高電流の配線では信頼性の高い圧着式コンタクトが最適です。圧着式コンタクトは16A/40A/70A/100A/200Aのラインナップがありますが、70AタイプはMIXOモジュールインサートにのみ対応していました。

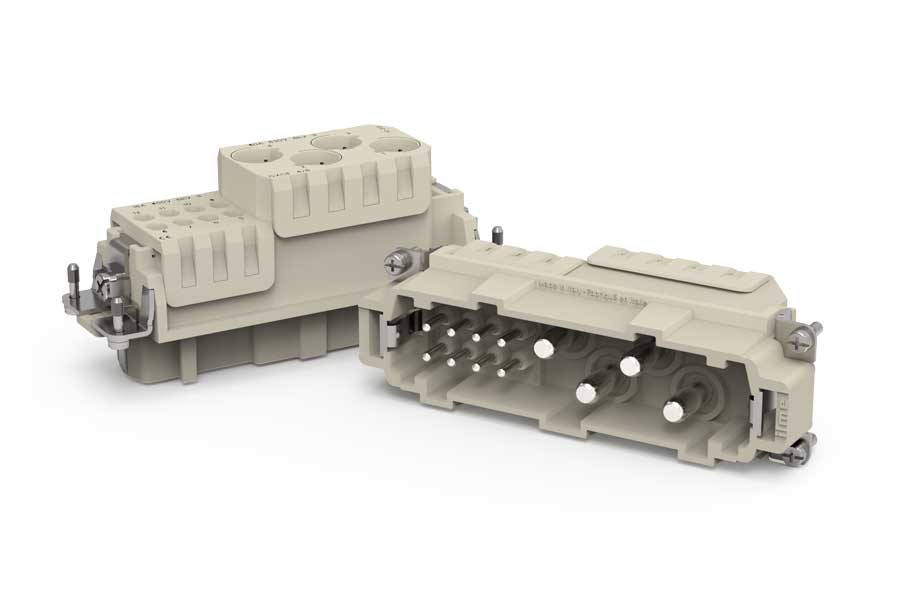

そこで市場での評価の高いネジ式80Aハイブリッドインサート CX F/M 4/2およびCX 4/8のデザインを生かした新しいコネクタの開発に着手。
70Aの定格電流を持つコンタクトですが、独自構造を採用することで80Aの定格を達成し、ネジ式との互換性も実現しました。
（定格電流に関して詳しくはこちら）
圧着式が登場したことで、鉄道やプレス機械など高い耐振動性が要求される用途でも安心してご利用いただけます。

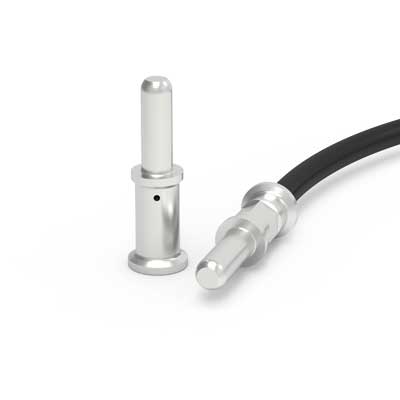

CX 7 圧着コンタクト

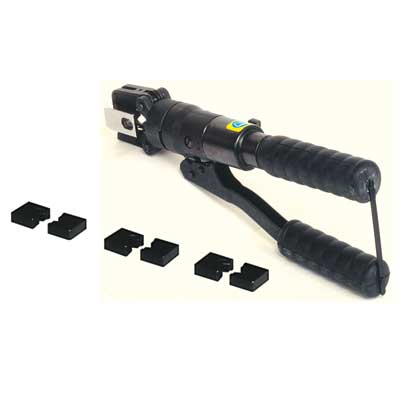

圧着工具

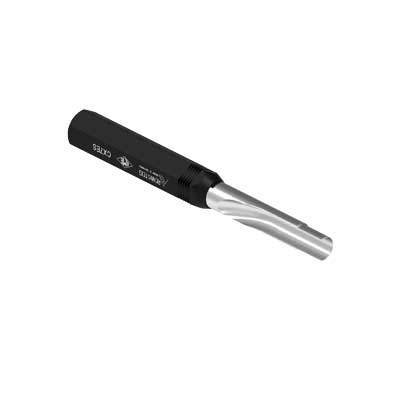

引き抜き工具
切削コンタクト・圧着接続にこだわるイルメの高電流コネクタは、ロボットや工作機械など高い信頼性と耐環境性が必要な用途で多くの実績を誇ります。ご用途に最適なコネクタを提案させていただきますので、ぜひお問い合わせください。
