今回は小型コネクタについて少し深堀りしたいと思います。

小型角型コネクタのディープな世界

角型コネクタというと、”大きい”というイメージを持っている人も多いのではないでしょうか？このブログでも、下記のようなイメージで紹介してきました。

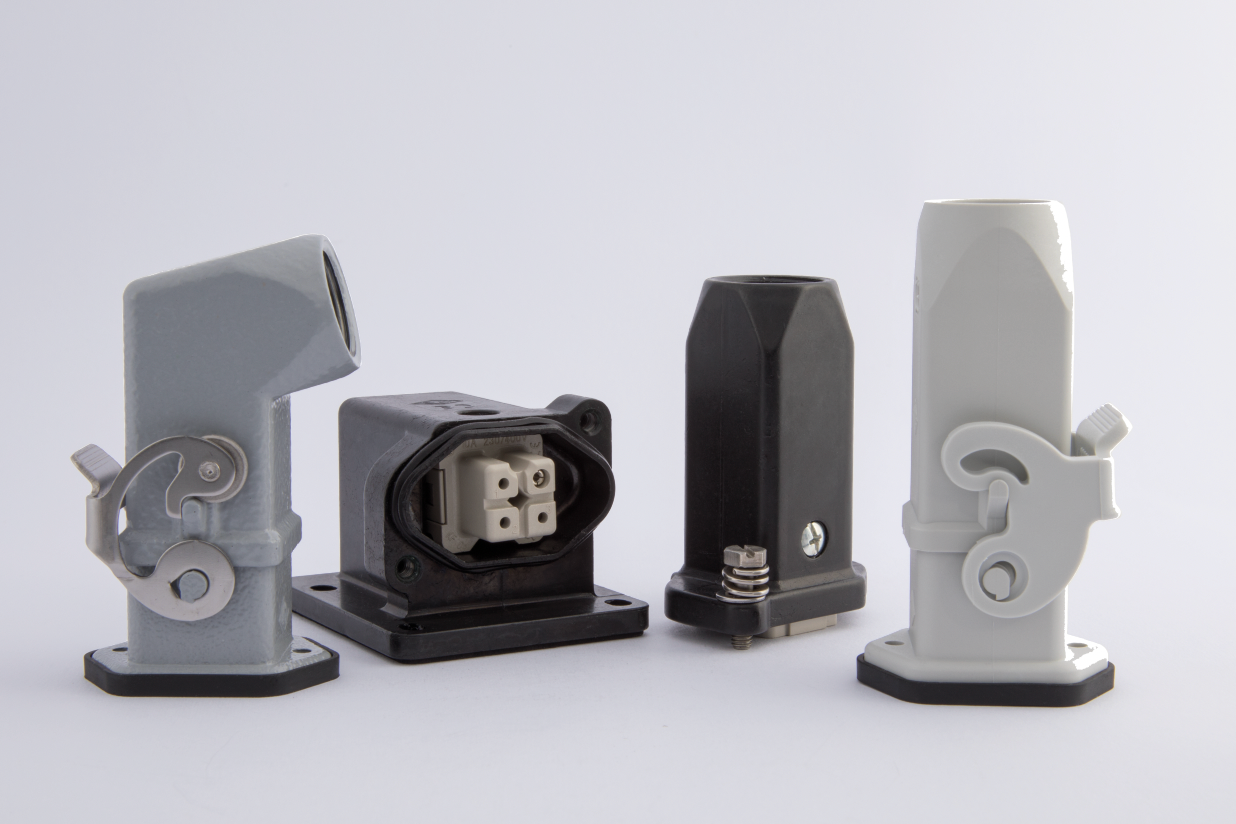

角型コネクタには、下記のような小型タイプがあります。
およそ30mm□程度のサイズでコンパクトなコネクタで、日本で流通している数量はこちらのほうが多いのです。

汎用タイプに負けないバリエーション

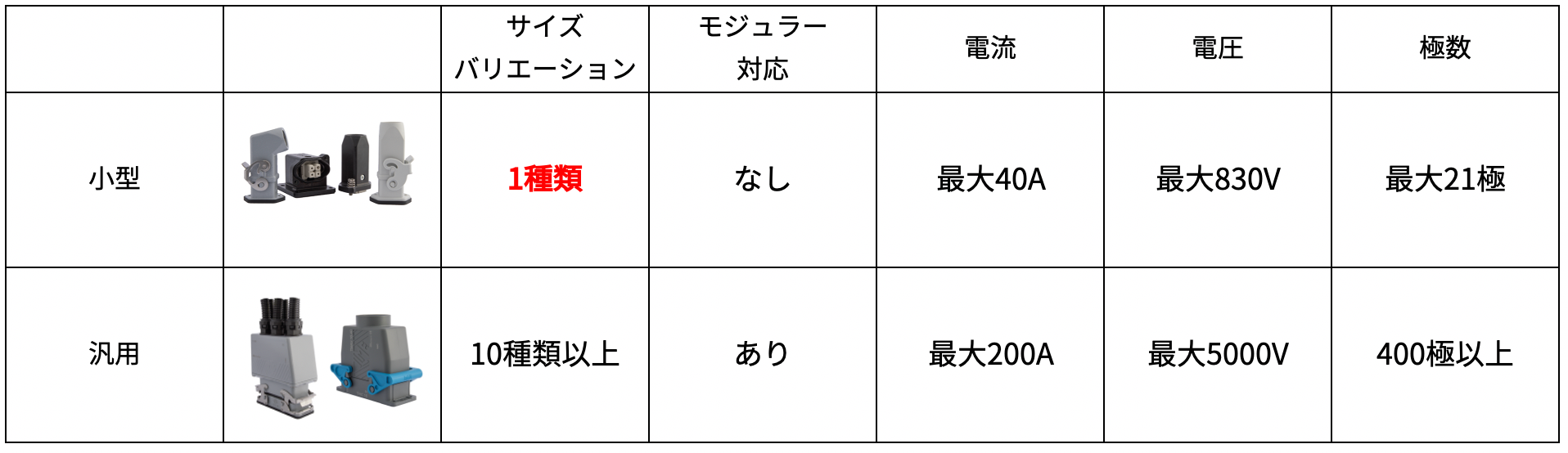

まずは、汎用タイプと小型タイプをざっと比較してみましょう。
下表の通り、電気特性では汎用品に比べると最大値に見劣りしますが、なにしろ１種類のサイズに統一されていますので、選択するのがとても簡単です。

たとえば、電流値も40Aというと200Vのモータで10kW程度を動かすことができます。意外にパワフルとは思いませんか？10年前までは、16Aまでが限界だったのですが、技術革新によって小型で高性能な商品が増えてきています。
以下、ディープな小型コネクタをご紹介します。

21極のそれはまるで百目
(CQ21 -6.5A/50Vac 21極-)

小型の中で最多極のインサートです。主に制御信号用となりますが、使われているコンタクトピンは”折れない”切削加工です。
工作機械の制御パネルのように高い信頼性を必要とする制御信号の接続などに最適なインサートです。

詳しくはこちら＞　超高密度ワンタッチコネクタ CQ21

話は変わりますが、”百目”といえば大阪万博のキャラクターを思い出してしまいました（笑）。

（公式ページによると、ロゴ使用ガイドラインが策定中なので、上記リンクは削除するかも知れません）

それはモーターのために生み出された
（CQ4 03/2 -40A/400V 3極+PE 10A/250V 2極-）

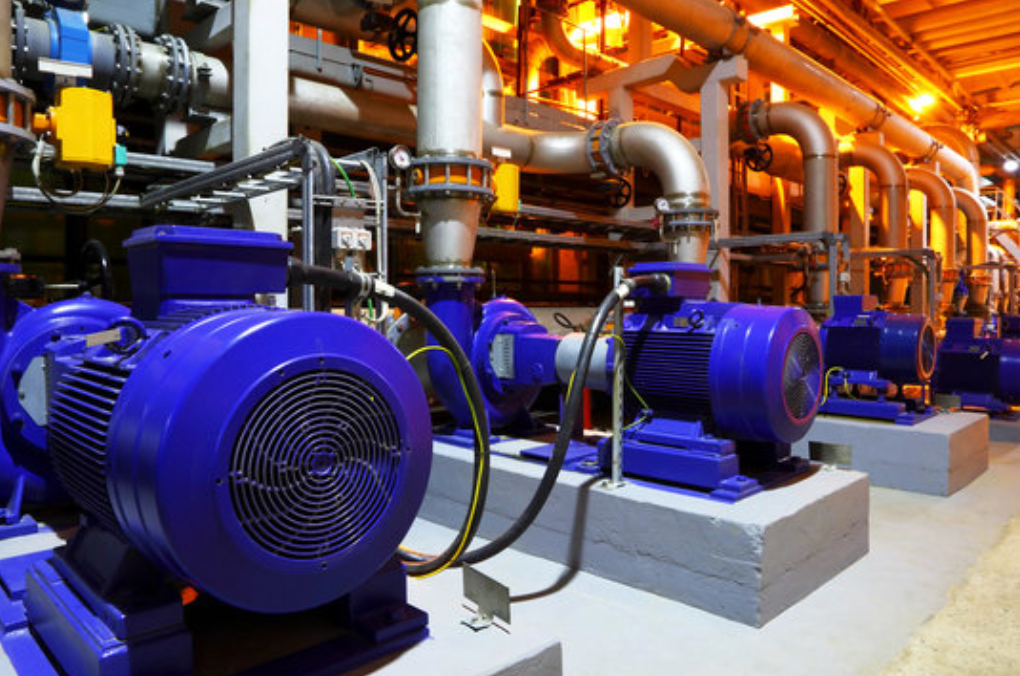

生産設備を見てみると、搬送機やロボットをはじめとして、電気モーターが数多く使われています。もちろん、設備トラブルの中でモーターの故障は大きな要因の一つですので、メンテナンスや交換のために高いコネクタニーズがあります。

ここで、このCQ4 03/2（シーキュー　ヨンゼロサン　スラッシュ ニ）、長ったらしい名前ですがモーターに最適なデザインの凄い商品なんです。
まず、前述のとおり40Aに対応しているので、10kW程度の中型モーターに対応しています。さらに、10Aのラインはブレーキ用になっています。
多くの電気モーターにはブレーキが搭載されています。これは、電源が落ちた状態でブレーキが作動することで事故を防ぐ構造になっているからです。
この小さなボディに動力とブレーキを搭載しているのは、この商品だけです。

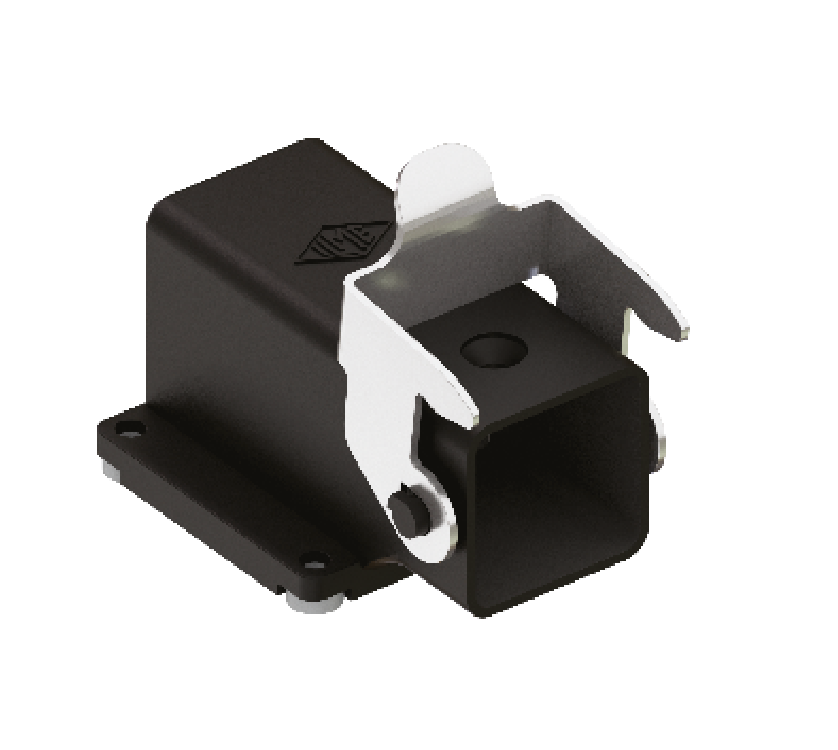

もちろん、エンクロージャもモーター用がランナップされています。
下記のエンクロージャは固定用の４隅のネジが等間隔になっており、取付方向を90℃ピッチで回転することが可能になっています。

詳しくはこちら＞　業界最小！モーター用コネクタ    CQ4 03/2

小さいのにワンタッチ
（CKSH 04 -10A/400V 3極+PE-）

多くのコネクタは専用工具を必要とします。これは産業ニーズにマッチした高い密度と信頼性を実現するために必要ではありますが、現場でのメンテナンスや改造工事などでは逆に不便になってしまうことがあります。

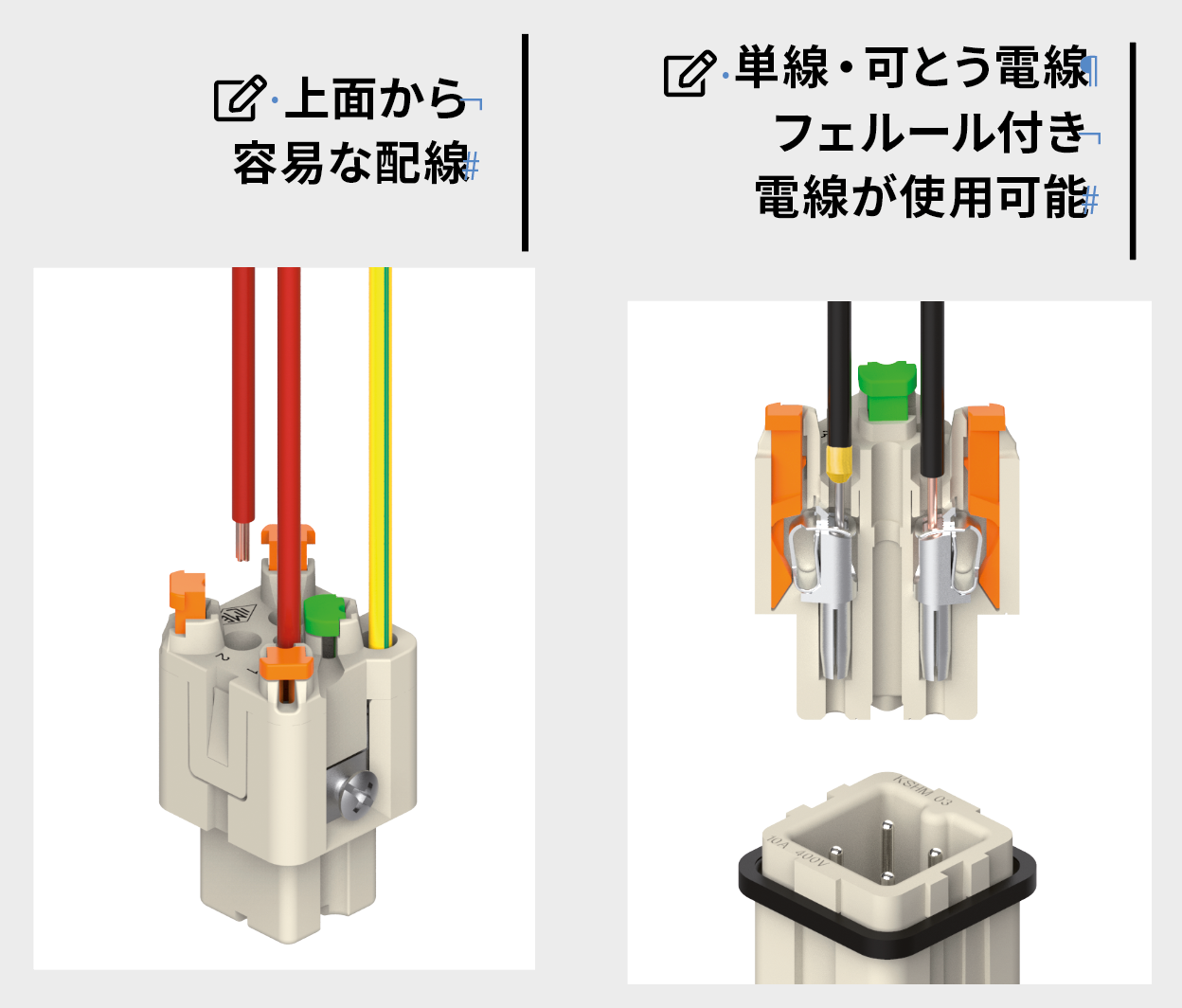

イルメではSQUICH®という”挿して押すだけ”の工具不要コネクタをご用意しています。
こちらでご紹介するのは、小型のSQUICH®コネクタです。工具不要といっても、ドライバーやニッパーなどの一般的なツールは必要なのですが、電線の加工（予備ハンダやフェルールなど）は不要ですので、場所を選びません。

詳しくはこちら＞　小さくてワンタッチ　CKSHインサート

市販のイーサネットケーブルを防水コネクタに！
（CJK 8M）

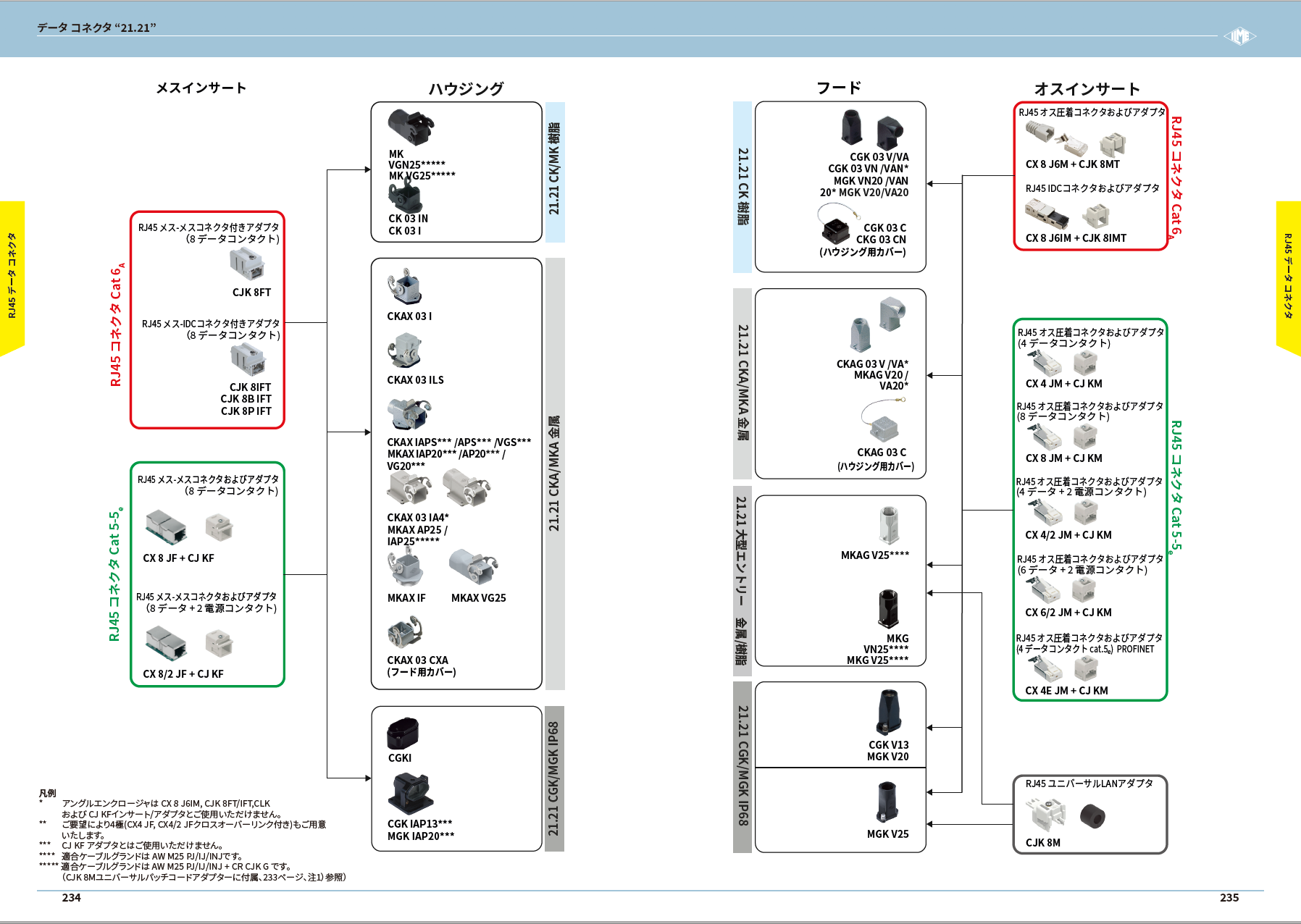

小型タイプの角型コネクタは、工場などの耐環境性を必要とする通信用コネクタとして最適な商品の一つです。このインサートは市販のRJ45ケーブルを防水コネクタ化するためのアダプタです。下記のように用途に応じて様々な組み合わせでご使用いただけます。

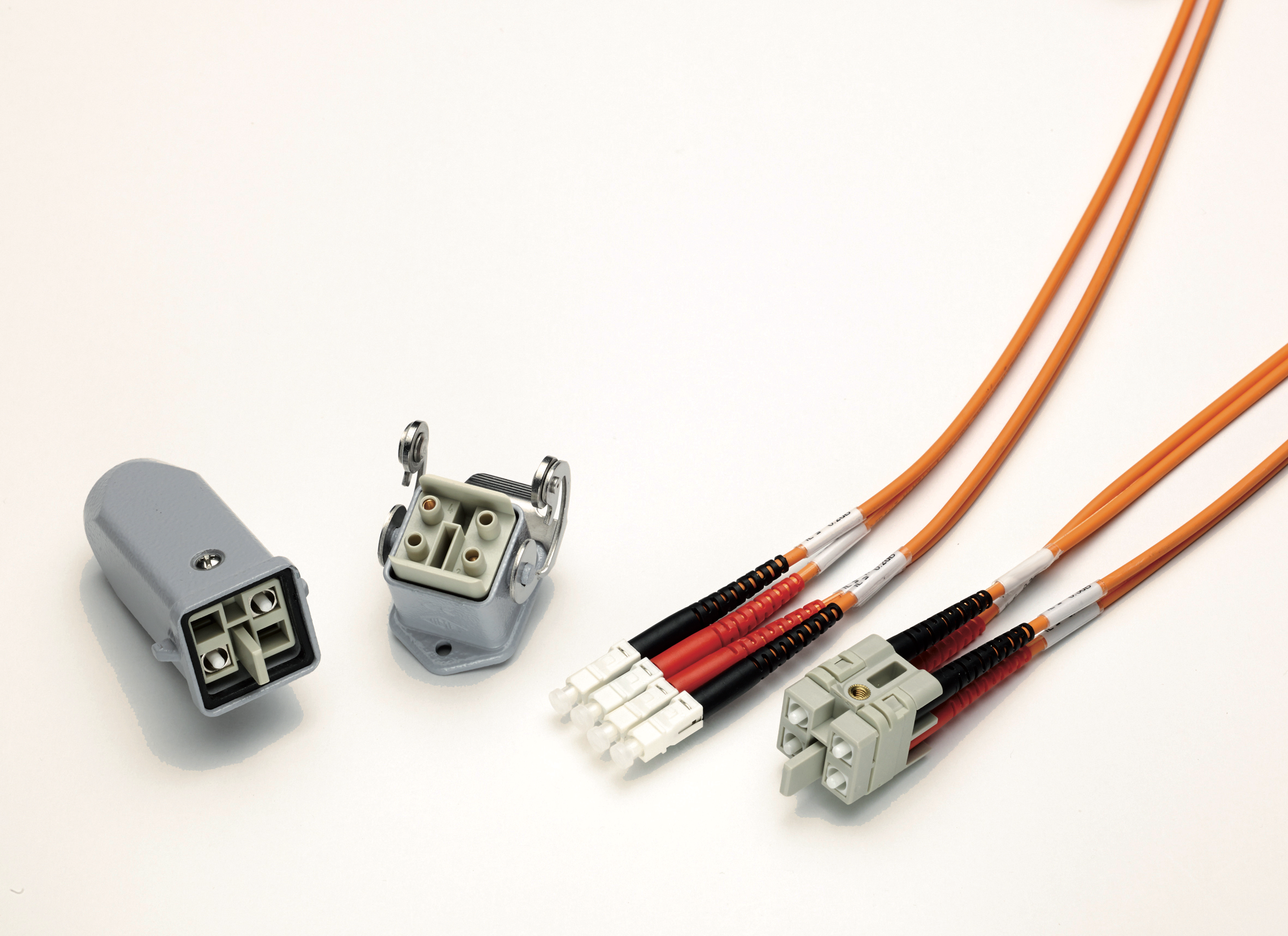

ちなみに、光ファイバー(SCタイプコネクタ）にも対応しています。

詳しくはこちら＞　ユニバーサルLAN アダプタ CJK 8M

角型なのに丸穴で固定できる!?
（MKAX IAF20/25）

角型コネクタは規格や性能面では非常に優れた商品ですが、パネル面の穴あけ加工は悩みのタネです。最後にご紹介するのは、小型コネクタ専用の丸穴取付ハウジングです。取付部がM20またはM25のネジになっていますので、ホールソーで穴あけをすれば簡単に使うことができます。

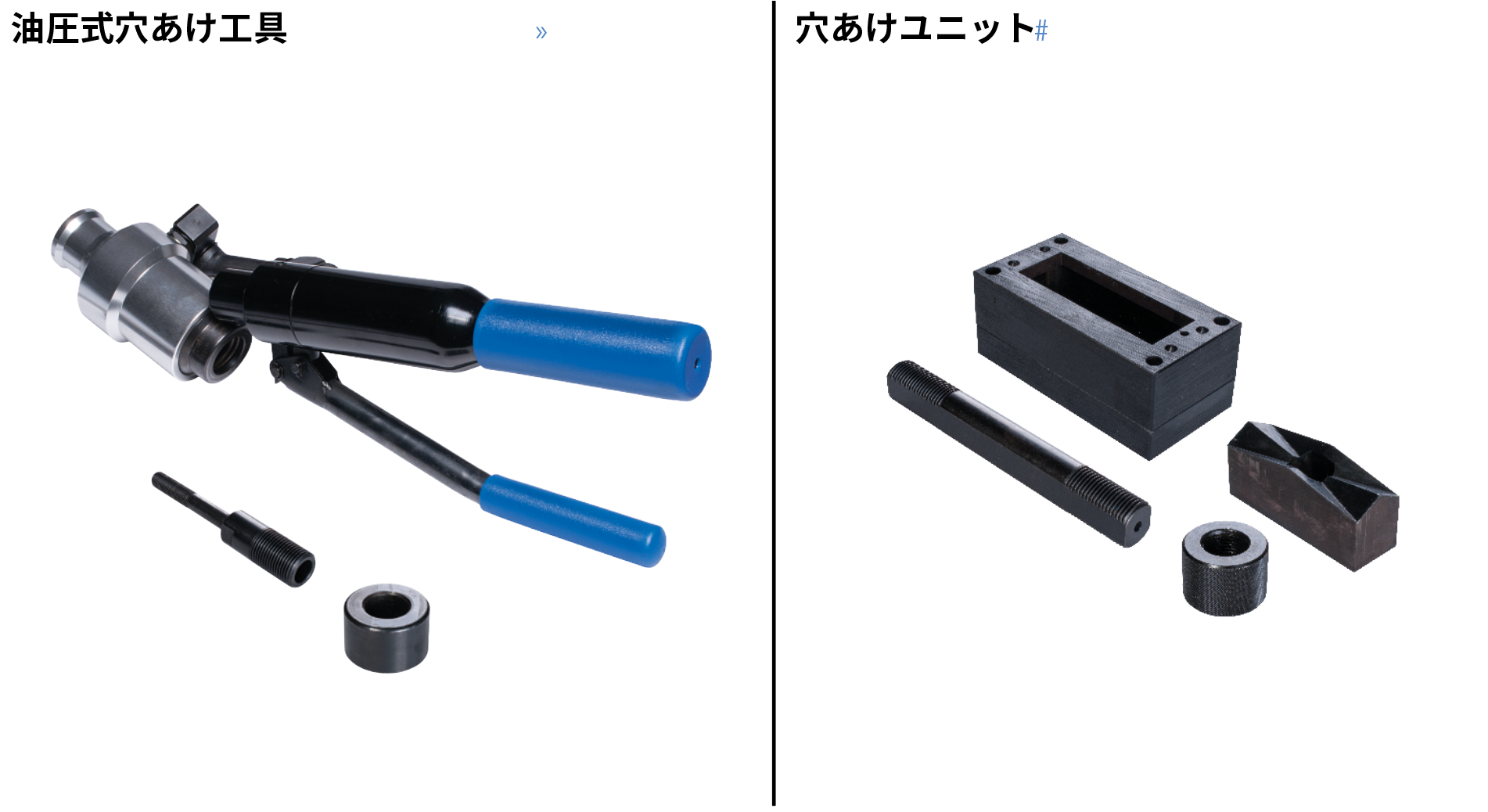

なお、角穴加工用の特殊パンチも用意しています。

詳しくはこちら＞　丸穴取付 コネクタ MKAX IF

今回は小型タイプについて少しディープな内容に迫ってみました。今回ご紹介したのはごく一部ですので、小さくて便利な商品をお探しの方はぜひ営業担当にお問い合わせください。
