生産性とコストを両立するコンタクトソリューション

<お役立ちポイント>

イルメの主力製品に採用されている、切削コンタクトは長期間にわたる高い信頼性を誇ります。特に数十〜数百A(アンペア)を必要とする動力用途においては必須の技術といえます。
一方で制御信号などの数十〜数百mA(ミリアンペア)の配線では、極数も多く信頼性だけでなく、加工時の生産性を求められます。

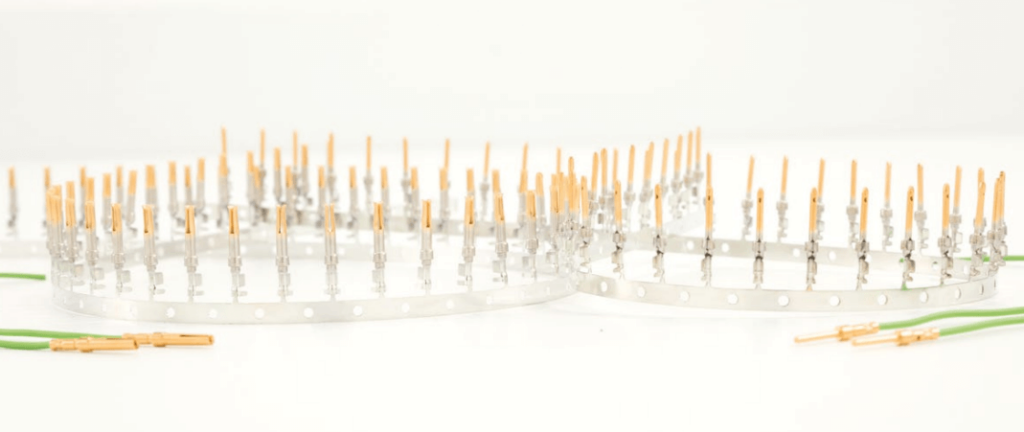

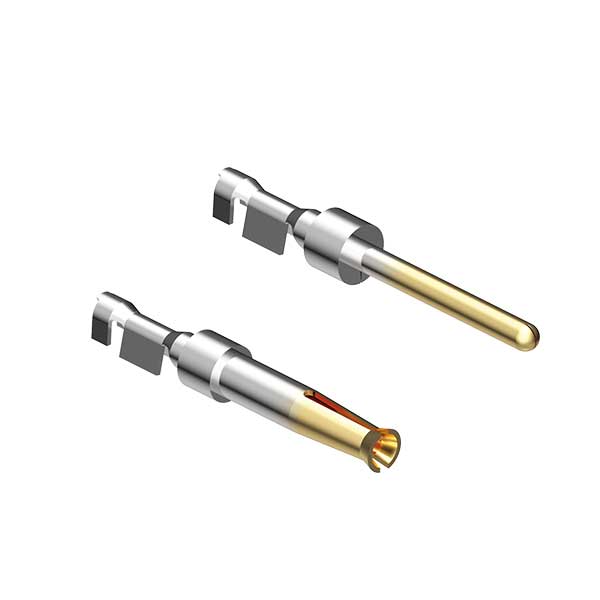

そこでイルメでは自動機による連続加工が可能で、信頼性の高い5Aプレスコンタクトを開発しました。
対応インサートは切削コンタクトとの組合せにも対応しており、極数が多いなロボットアプリケーションなどに最適なソリューションです。

  • 高品質なのに低コスト
  • 自動機による連続圧着が可能
  • イルメ5Aインサートで使用可能
  • CIシリーズ5A切削コンタクトと互換性あり

<豊富なラインナップ>

サイズ(2種類)

  • 0.2   導体断面積 0.08〜0.21 mm2 / AWG 28〜24
  • 0.5   導体断面積 0.21〜0.52 mm2 / AWG 24〜20

着脱回数に応じた金メッキ厚を用意し、コストダウン対応可能(3種類)

  • 1D   500回
  • 2D   250回
  • 3D    50 回

パッケージオプション(3種類)

  • ルース(ばら) 200 個ロット 手動圧着工具:SIPZ W

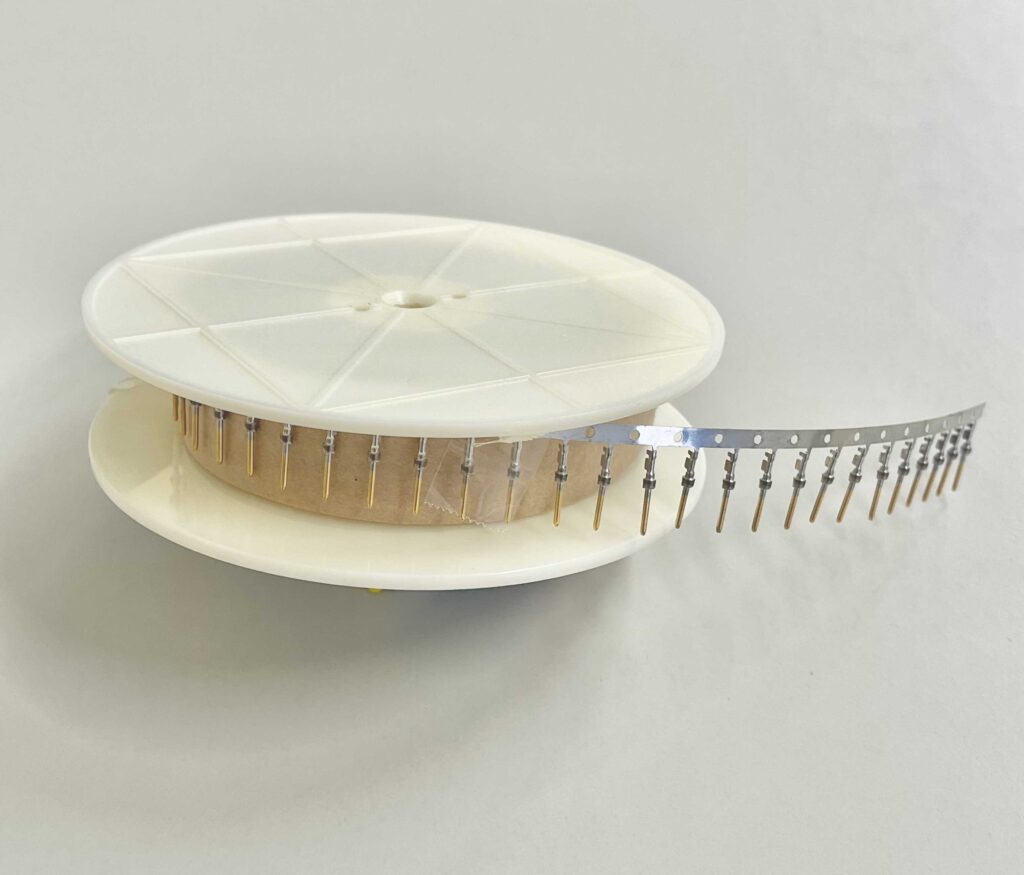

  • コイル     500 個ロット コイル用手動工具:SIPZC W

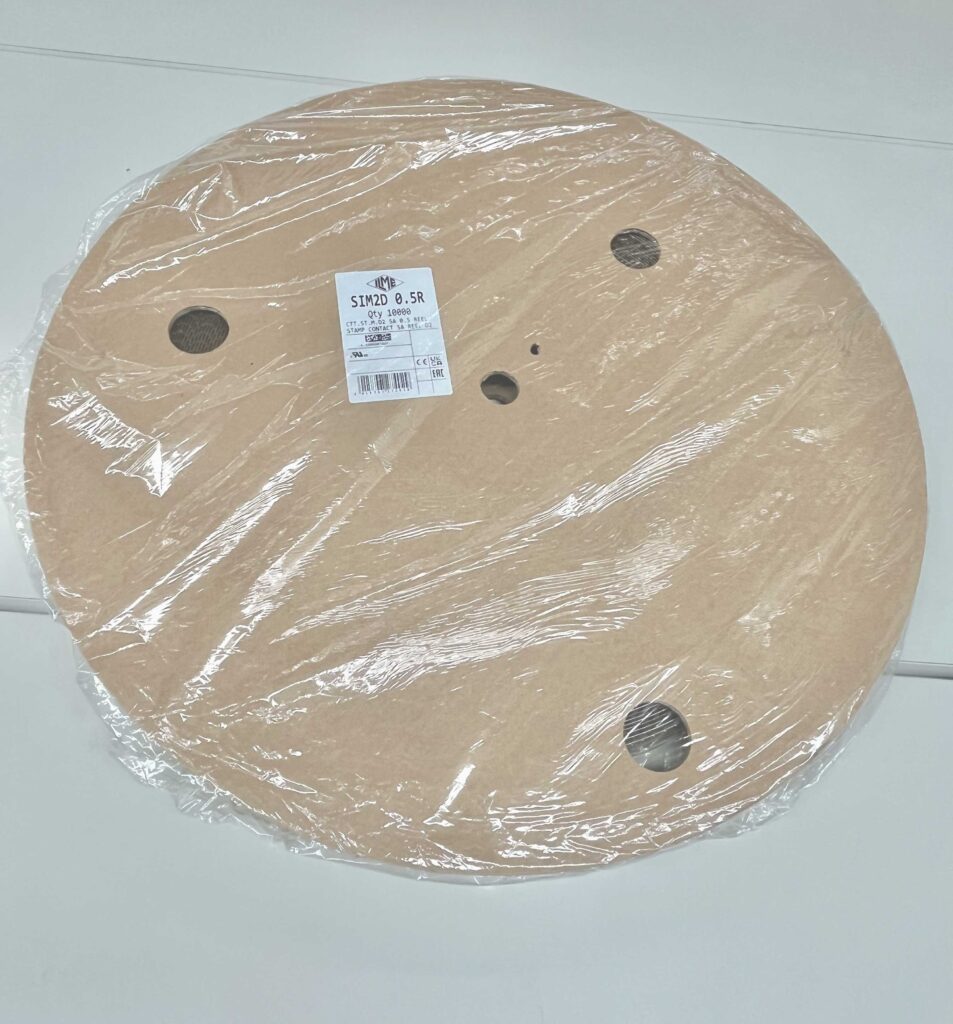

  • リール      10.000 個ロット 半自動圧着器:お問い合わせください

<詳細資料>

詳しい資料(PDF)は こちら

<お問い合わせ>

様々な用途に向けお問い合わせを多数いただく中、イルメではお客様のニーズを実現するライナップを随時追加しています。
お客様のご用途に合わせて、弊社営業マンが最適なご提案をさせていただきます。ぜひお問い合わせください。
