設備の動力ケーブルの取り回しに困っていませんか？
イルメコネクタなら、動力ケーブルを簡単加工で中継仕様に変更可能です。
ツール不要のSQUICHコネクタとIP67の防水フードで、安心・安全にコネクタ化が可能です。

実際に中継加工してみよう！

実際に動力線の中継をしてみましょう。

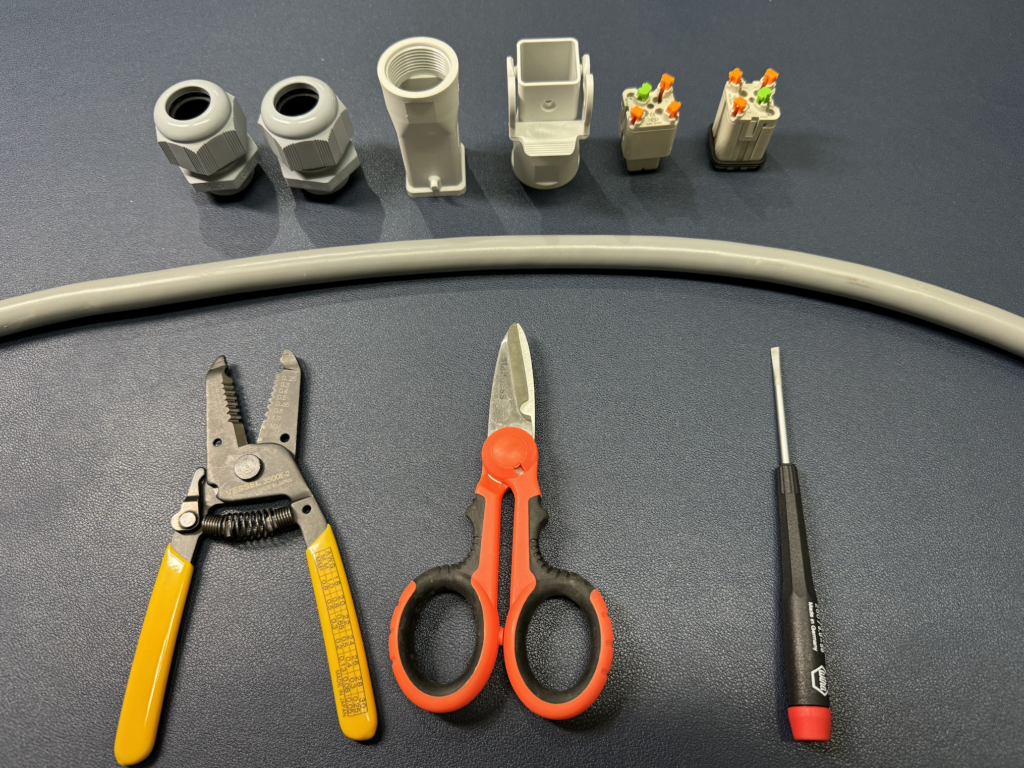

必要なものは、以下の通りです。

①　コネクタパーツ

パーツ	型式	仕様

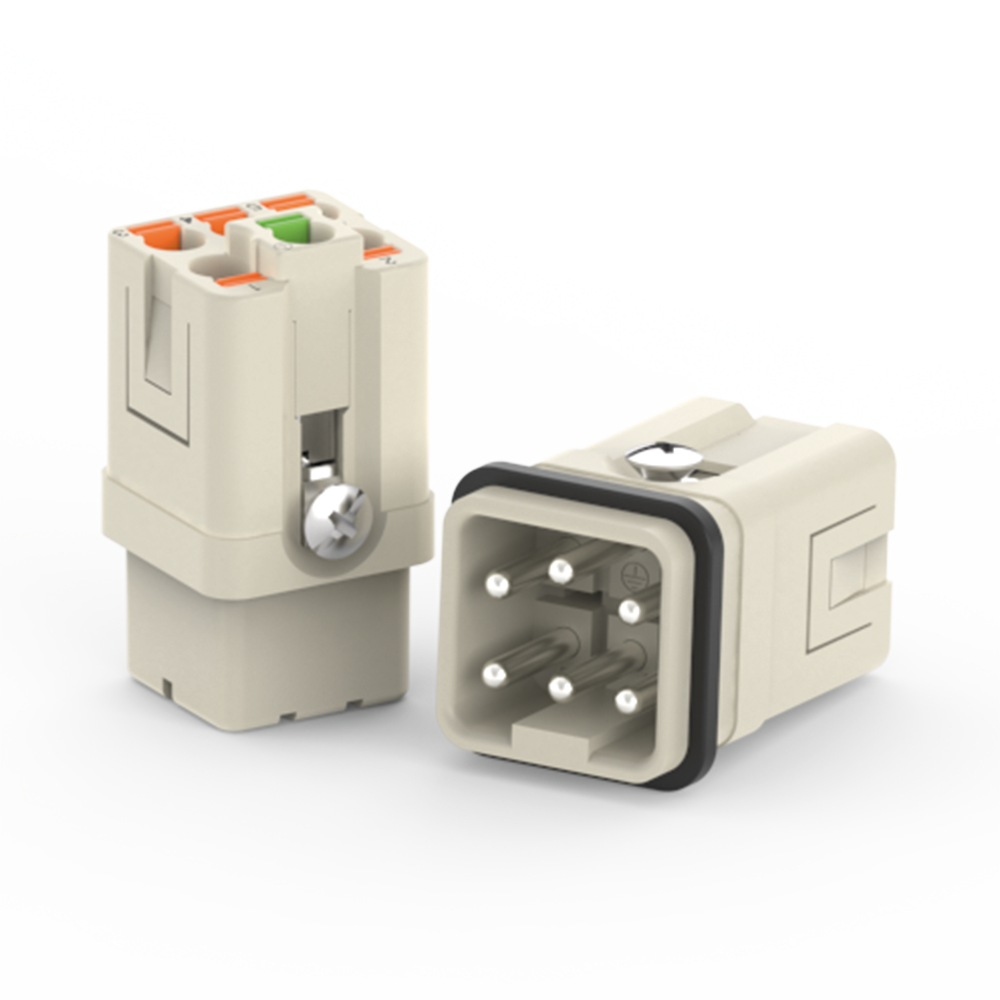

メスコネクタ	CKSHF 03	400V 10A 3極+アース、ツール不要配線
オスコネクタ	CKSHM 03	400V 10A 3極+アース、ツール不要配線
フード	MK V25	樹脂フード、M25ケーブルエントリー
中継フード	MK VG25	樹脂中継フード、M25ケーブルエントリー
ケーブル グランド x2	ASM25I	M25、クランプ範囲9〜18mm

②　工具

ケーブルストリッパー・電工バサミ・ドライバー
どこにでもある工具だけです。

３ステップで組み立て完了

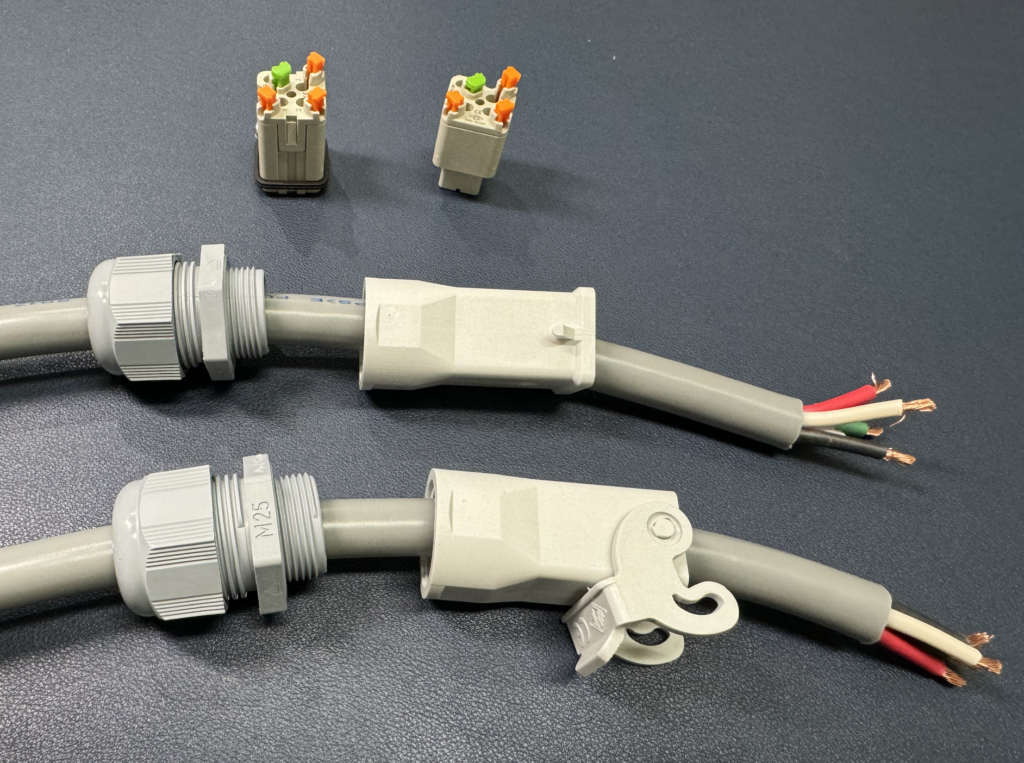

①　準備

ケーブルを切断して、被覆を剝き、ケーブルグランドとフードを予め通しておきます。

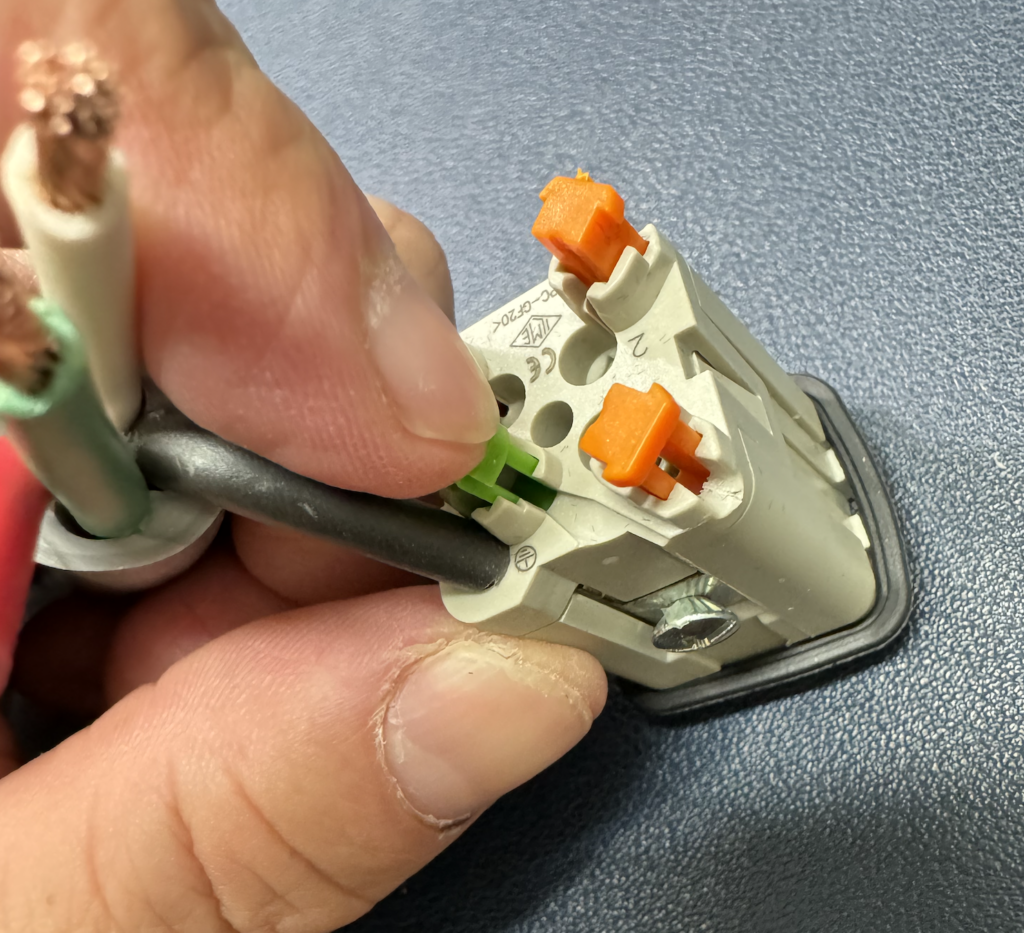

②　挿して押すだけ

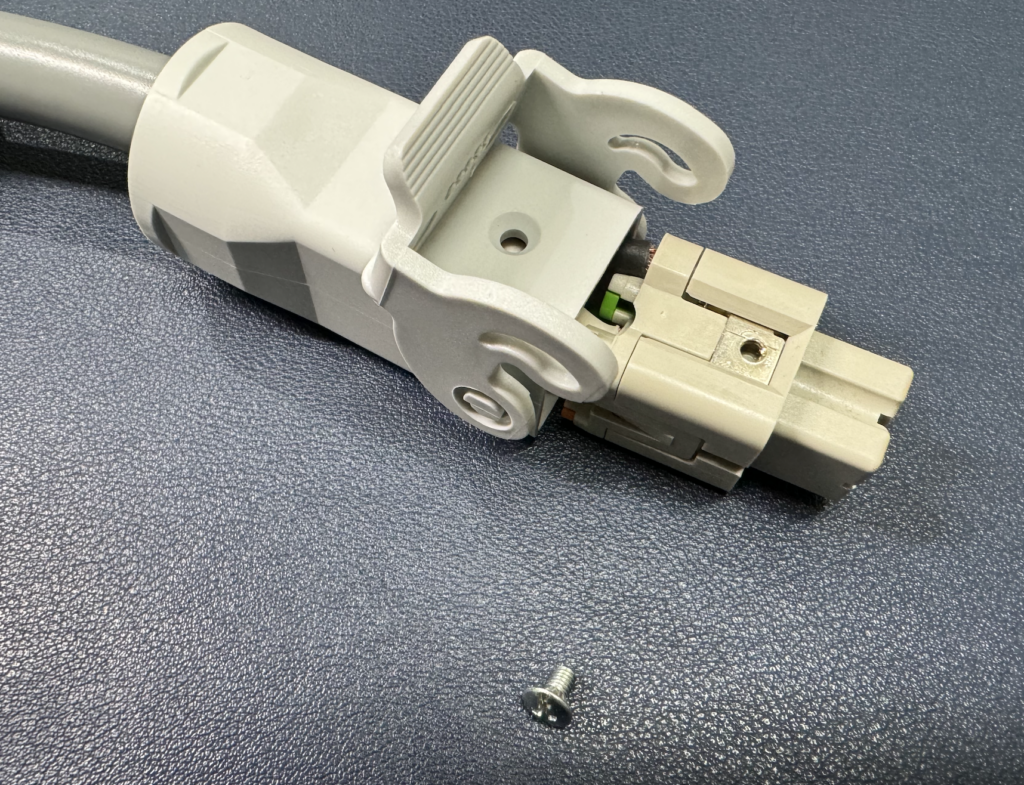

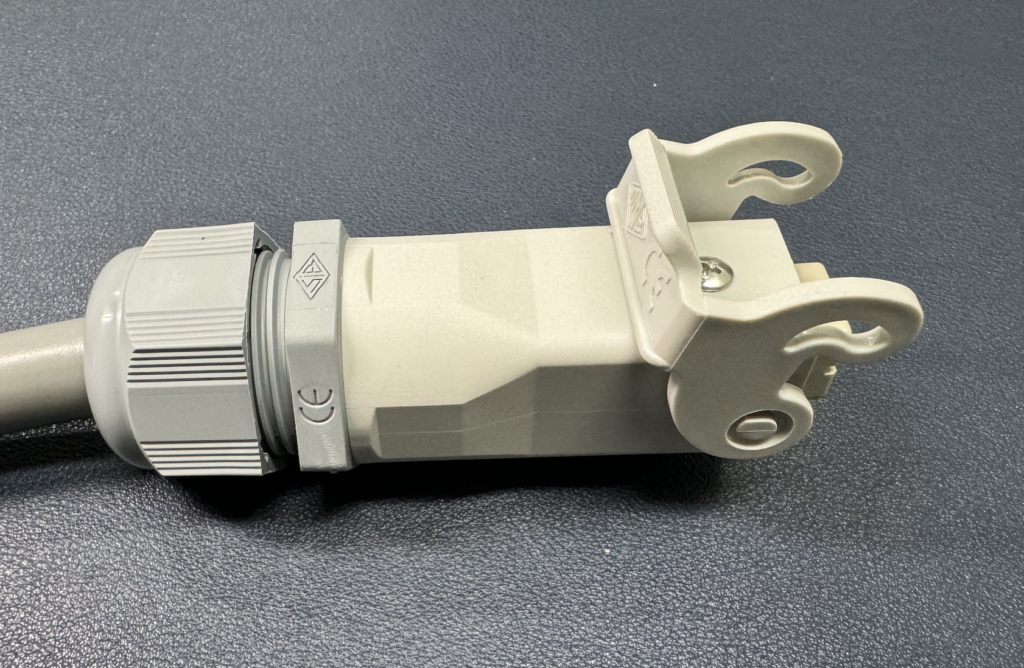

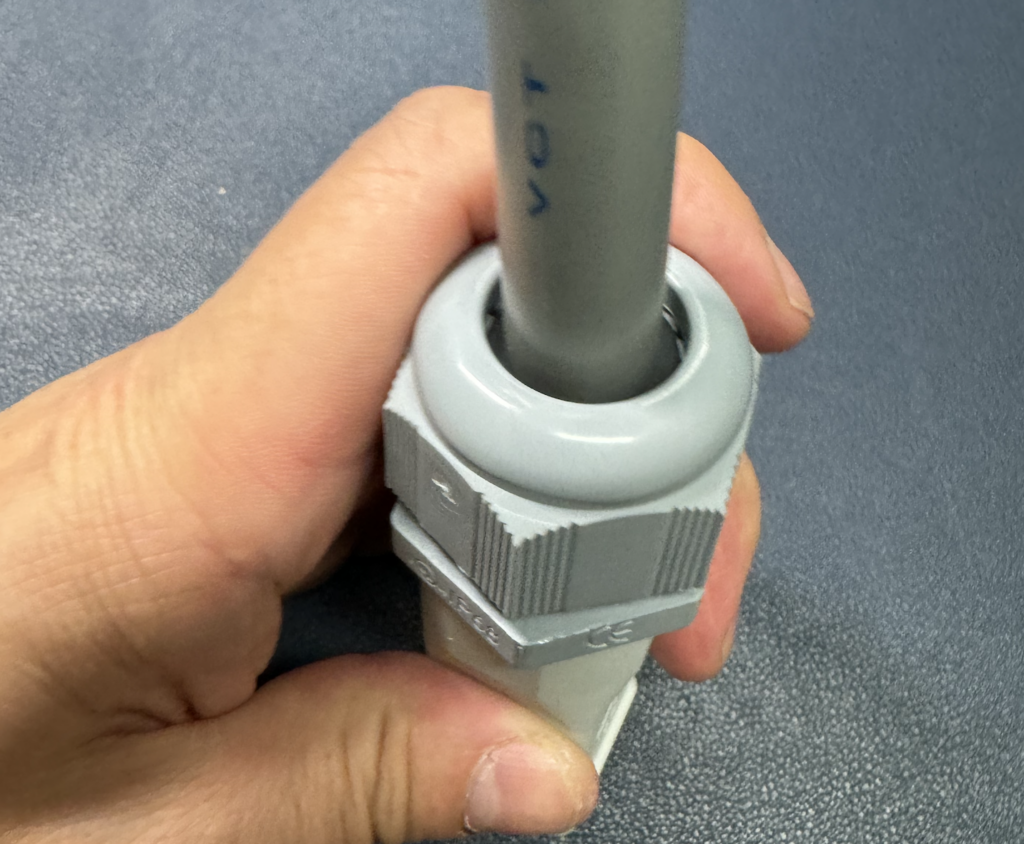

③　さっと組み立て

•

•

•

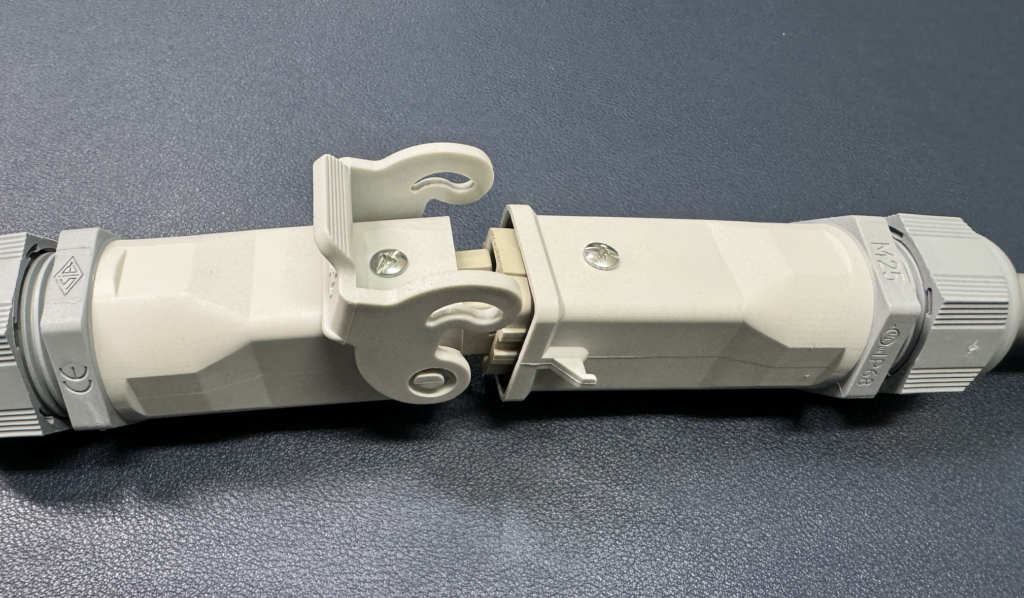

完成！！

以上のように、簡単にIP67対応の中継配線が実現しました。

イルメジャパンでは、今回ご紹介したボタン式のコネクタの他にも
PUSH-INタイプや40Aに対応した大電流タイプもご用意しております。
