＜ お役立ちポイント＞

動力接続は角型コネクタの代表的なアプリケーションの一つです。リスクの高い動力配線での感電事故を防ぐため、優先接触保護アースやエンクロージャの接地などの安全対策が施されています。
インサートへのアクセスについても、動力側となるメスインサートはフィンガープルーフ構造（IP2x）で、電源ONの状態でも指で触れることができない構造になっています。機器側であるオスインサートは本来は感電リスクがありませんが、キャパシタを備えたモーター等では、システムを停止しコネクタを外した場合でもオスコンタクトに危険なレベルの残留電圧が起こりうる場合があります。

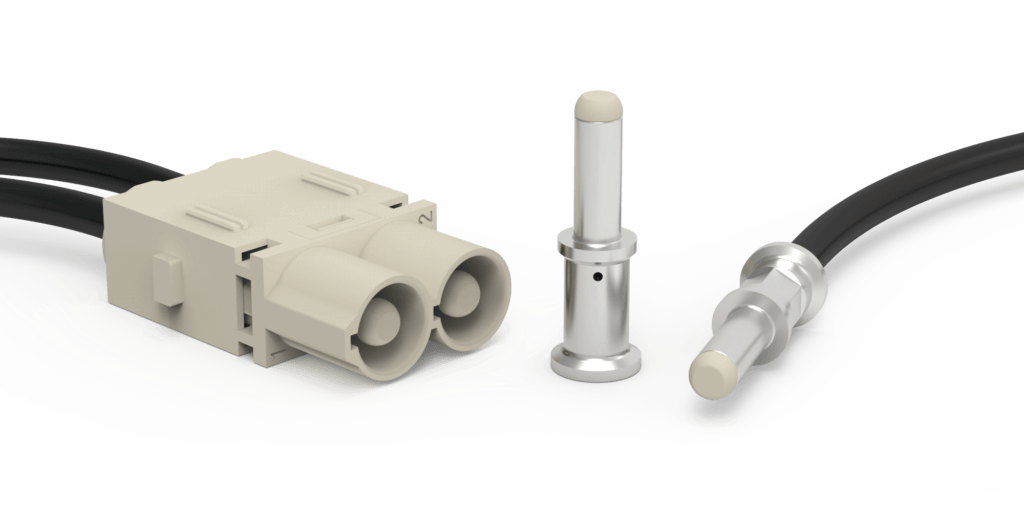

＜フィンガープルーフ CX7MA..Pコンタクト ＞

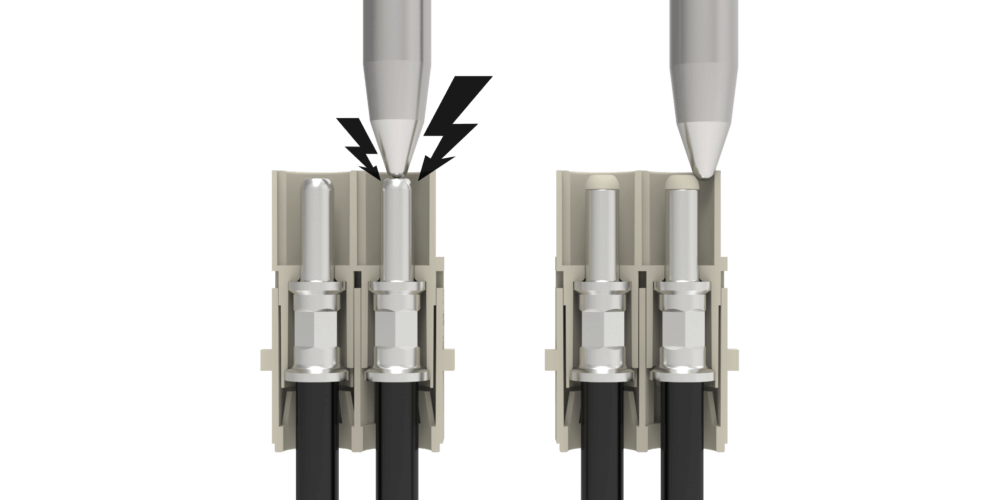

大電流タイプではコンタクトの外形が大きく、オスインサートでのフィンガープルーフは構造的に実現できませんでした。そこでイルメではコンタクト先端に樹脂を配置した特殊なコンタクトを開発。
通電状態や残留電圧が起こりうる場合においても感電リスクを排除することが可能になりました。

• 感電防止保護絶縁キャップ付き
• 70Aオスコンタクト（銀メッキ）　
• 6mm² / AWG10 〜25 mm² / AWG3 の4種類をラインナップ


＜製品ご紹介動画＞

＜安全に関する技術情報＞

イルメブログではコネクタを安心・安全にご使用いただくために技術情報をお届けしています。
　規格と安全①　電気の人体への影響
　規格と安全②　電気安全に関する日本の法律や規格
　世界の規格①　電気安全規格の概要
　世界の規格②　コネクタの海外規格について
　コネクタを学ぼう⑪　アースについて

＜お問い合わせ＞

イルメでは、各国規格と電気安全に適応したソリューションを幅広くご用意しています。アース対策はこちら　詳しいご説明・選定は、弊社営業マンが幅広いラインナップから最適なご提案をさせていただきます。ぜひお問い合わせください。
